隨著工業互聯網的發展，生產型企業面臨大規模的車間升級改造，快速完成全面的特征測量是關鍵所在，三維激光掃描提供了全新的測量方法，可以高效采集和記錄下完備的相關信息，基于點云數據構建實體三維模型，并進一步實現虛擬測量、分析計算、二次設計等功能。結合信息化需求，加載工業互聯網平臺，實現新技術產業化發展目標，數字工廠實現工業智能化，推進了工業互聯網發展。


　　項目要求

　　1，車間現狀三維數據采集；

　　2，建立實體三維模型；

　　3，加載平臺，數據共享；

　　4，測站拼接精度<3mm，提交拼接報告。

　　為了獲取全面精準的現場數據，根據項目要求，我們選用了FARO Focus3D X330對工廠車間進行完整的數據采集。

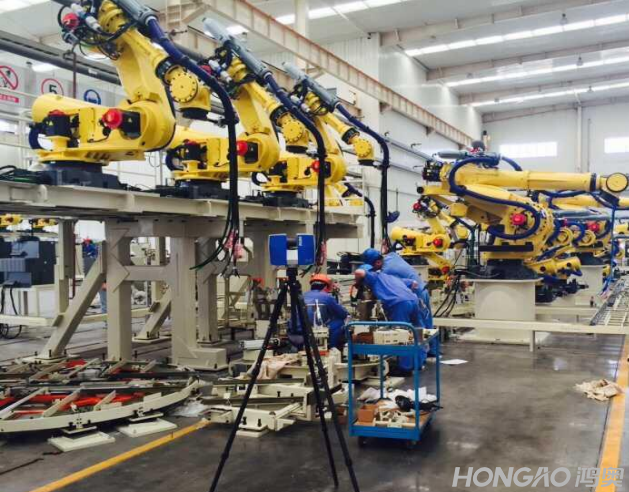

生產車間數據采集

　　內業數據處理

　　1，將每一站的掃描數據導出FARO Scene軟件進行點云數據拼接。

　　2，去除多余噪點，留下我們需要的完整的車間點云數據。

　　3，基于點云，建立實體三維模型。

　　4，提取主要機位安裝位置坐標，生成二維平面圖。

　　5，2D、3D模型數據整合，載入平臺，網絡共享。

　　

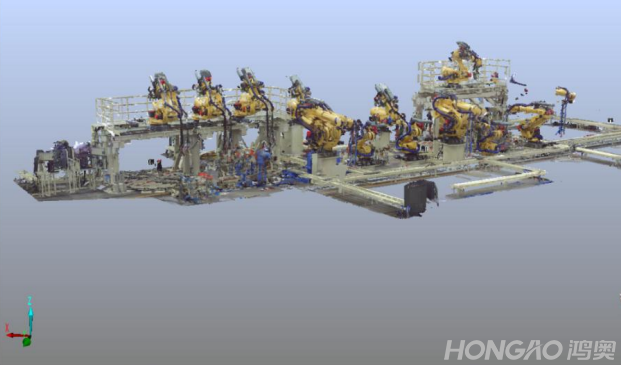

車間點云圖

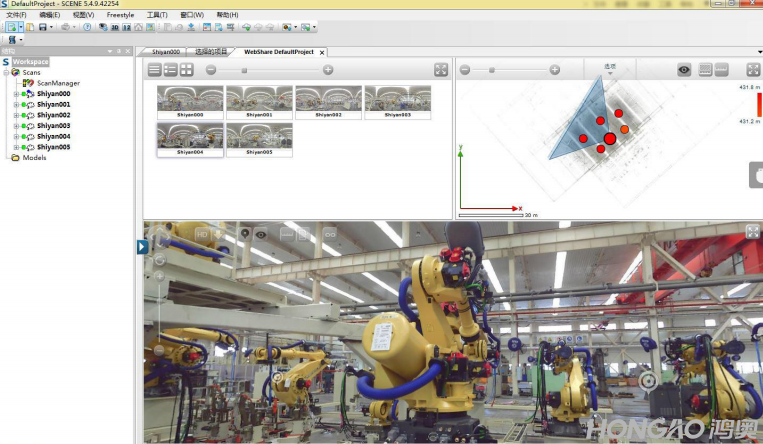

平臺數據共享


　　項目總結

　　三維掃描技術提供的三維現狀模型不僅為改擴建等設計提供了便利，也為后續的工廠運營維護管理提供很好的數據基礎平臺，可以通過網絡共享，實現遠程監控管理，這一技術必定會為各方帶來巨大的經濟效益，促進工業互聯網的快速發展！
